Mur och pelarfundament

Mur-/Pelarfundament.

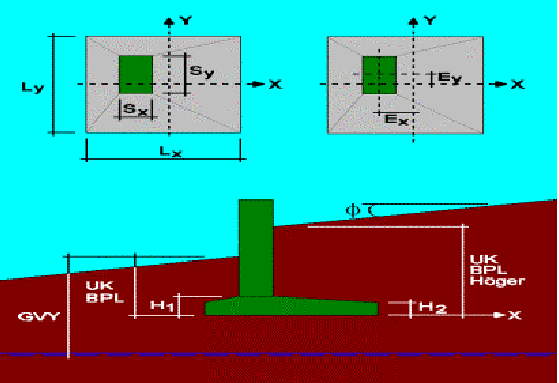

Grundmur/Fundament kontrollerar grundplattor på mark och berg enligt Nybyggnadsreglerna, Kap. 6:3. Övrig referenslitteratur är Byggvägledning 6:3, Geokonstruktioner (1990), Plattgrundläggning (SGI, 1993) samt Bro 94.

Programmet beräknar för

Gränstillstånden Brott/Olycks/Skyddsrum

Dimensionerande vertikal bärighet (), som kontrolleras mot dimensionerande vertikal lasteffekt (). Vid beräkningen utnyttjas allmänna bärighetsformeln.

Dimensionerande horisontell bärighet (), som kontrolleras mot dimensionerande horisontell lasteffekt (). Redovisar beräkning både enl. Plattgrundläggning och Bro 94.

Stabiliteten kontrolleras.

Bottenplattan dimensioneras för

Böjmoment / Tvärkraft .

Genomstansning. Programmet ökar automatiskt armeringsmängden tills önskad kapacitete är uppfylld.

Vidhäftning / Förankring av armeringen.

Bruksgränstillstånd

Sprickbredder, som kontrolleras mot tillåtna (indata). Programmet ökar automatiskt armeringsmängden tills kravet är uppfyllt.

För den nödvändiga kontrollen av sättning används programmet Generell sättning (S1.02) eller Sättning enl. Bro 94 (S1.03).

Vid flera pelare på grundplattan kan programmet Balk på elastiskt underlag (S2.70) komma till användning. Naturligtvis finns många fler områden inom grundläggningen där detta program kommer till sin rätt.
